Reparando un MFJ-971

He adquirido un acoplador de antenas para HF de segunda mano, marca MFJ modelo 971, está averiado, probablemente por un exceso de potencia se ha quemado el conmutador de inductancia,  y estéticamente está muy deteriorado y sucio, ha perdido parte de las serigrafías y la tapa está muy rayada, el medidor está mal calibrado probablemente por un golpe y tiene el soporte roto, este fué "reparado" con unas bridas de plástico y un par de tornillos de carpintería, el mando del conmutador de inductancia también está roto, lamparita de iluminación del medidor fundida, etc....poco a poco iré restaurándolo a ver como queda.

Se ha efectuado la modificación de la inductancia variable para que cubra la banda de 160 metros y la modificación para poder poner el acoplador en BYPASS ambas  detalladas por M0UKD en su web, gracias John.

https://m0ukd.com/mods/mfj-971-portable-antenna-tuner-modifications/

En mi caso la bobina ha sido efectuada sobre un toroide de polvo de hierro NTH-39.

Aviso, ojo con los interruptores de procedencia asiática de baja calidad, he utilizado uno para hacer el BYPASS y me he encontrado que cuando se encuentra en la posición de bypass la ROE aumenta con la frecuencia por lo que convierte la modificación en inservible por encima de los 4 Mhz.

Conmutador completamente quemado, afectando a los contactos de la inductancia.


Serigrafías del frontal en muy mal estado, además de manifiesta suciedad.

Estado de la tapa antes de ser restaurada.

Tapa preparada para pintura.

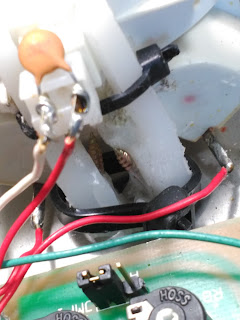

Sin palabras!!

Saneando la zona del conmutador

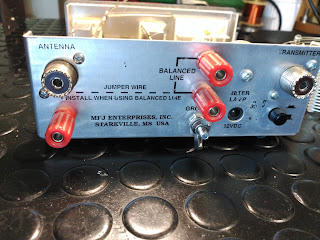

Panel trasero.

Aguja de medidor FORWARD con indicación errónea en reposo.

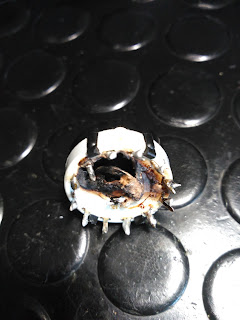

Conmutador quemado.

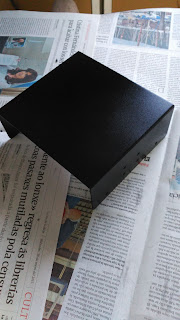

Tapa pintada, como nueva.

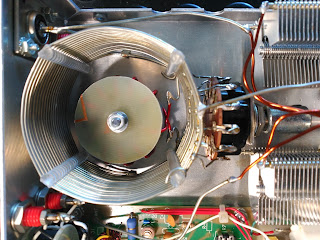

Modificación de la inductancia para cubrir la banda de 160 metros.

A la derecha se puede apreciar el nuevo soporte del medidor.


Lamparita del medidor sustituida por repuesto original.

Inductancia añadida.

El nuevo conmutador, de mas calidad que el que tenía.

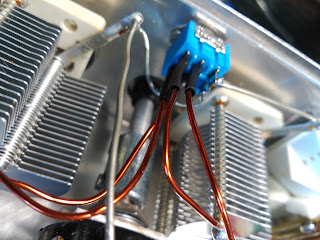

Modificación para BYPASS

Nuevo conmutador instalado.

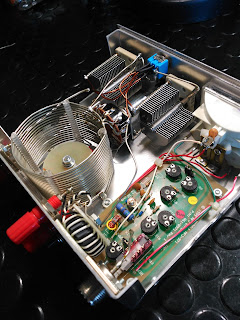

Acoplador terminado y operativo, acoplando de 10 a 160 metros y con interruptor BYPASS instalado.
