Montando el PEREGRINO DX 18Mhz SSB QRPp TRANSCEPTOR diseñado por EA3FXF y EA3GHS






EA3FXF y EA3GHS  han diseñado un equipo sencillo y portable para expediciones y DX campestres.

El equipo es original, no una mera copia.
 Bajo consumo. Alimentación a pilas. Banda diurna. Estable, solido, sencillo, ligero, barato...

Antena manejable con el auxilio de una caña de pescar. No siempre hay buenos árboles. Fonía.

Podeis ver mas detalles del equipo aqui:


http://ea3ghs.qrp.cat/Peregrino-Transceptor-QRP-SSB-2013OCT24.pdf


Este equipo no es un kit, la PCB es un obsequio  a socios del EA-QRP Club, en la tienda del club se pueden adquirir los componentes mas importantes.




Cableado

Ajustamos L2 para conseguir el ancho de banda deseado y C27 para conseguir la banda lateral deseada en este caso la superior.



Circuito auxiliar de alimentación y conmutación TX-RX.


Para suplir la falta del choke de 470 uHr, lo he construido con un toroide de recicle.

L2, forma Ariston FO-07V con devanado de 28 espiras de hilo de 0,15mm., inductancia variable entre 4 y 5 uH

Adapta los 1500 ohm del NE602 a 50 ohm, primario de 27 espiras y secundario de 5 en el mismo sentido en  FT-37-43.

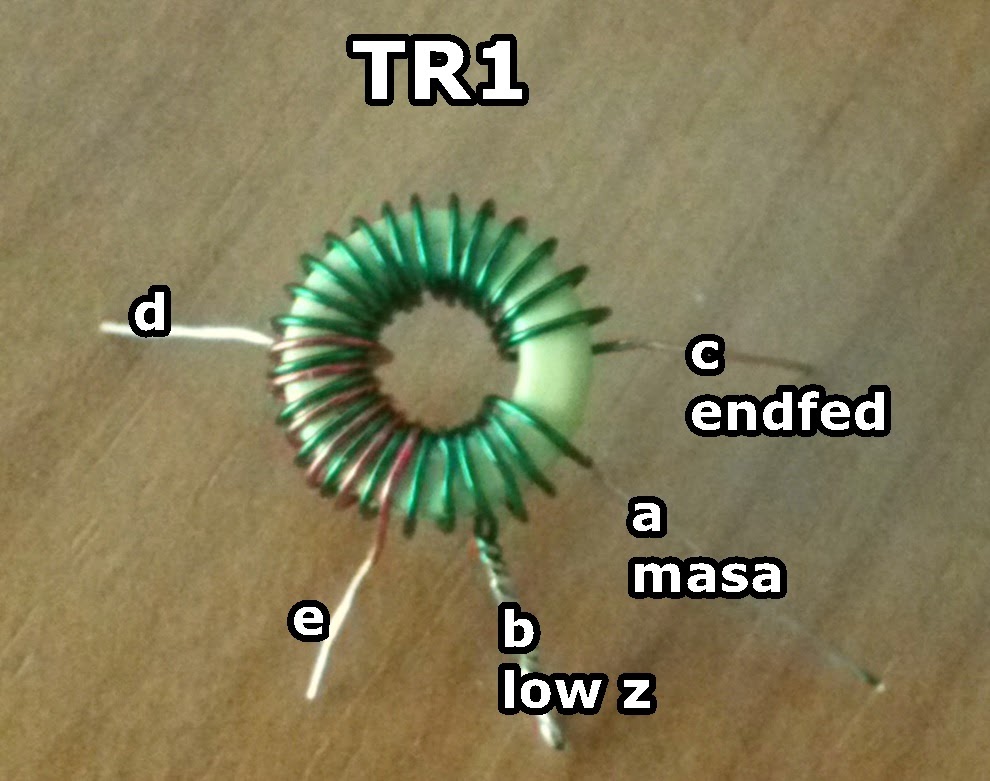

TR1, devanado en un T-37-6, primario de 24 espiras, empieza en "a", después de la tercera espira hacer un bucle para toma "b", secundario de 6 espiras en la misma dirección del primario.

Tema del volumen, he puesto un potenciómetro de 10K a la pata 3 de LM386 (terminal variable)y los otros dos terminales uno a masa y otro a C38, para ello he cortado la pista a la entrada operacional positiva del LM386, no he modificado nada mas. Esto va muy bien.

Diodos de germanio del detector de RF


trimmer de ajuste de xfo, se utiliza como condensador aux. para suplementar la capacidad del condensador C11

Problema de auto oscilación.
He tenido un problema de auto oscilación en el paso final, he tenido que sustituir el transistor recomendado por los diseñadores, un 2N5109 por un 2N2219, quedando solucionado.Con este último se consiguen cifras de potencia de salida de entorno a los 400 milivátios.



detalle del cableado
Equipo terminado.
Vista interior.





La antena es una de las partes mas importantes de este equipo minimalista, aunque le podemos utilizar con antenas de baja Z, lo ideal es usar una END FED para 18 Mhz, mide 7,82 m., se trata de una antena de media onda alimentada por un extremo también llamada Zeppelin, por ser utilizada en los dirigibles en la segunda guerra mundial, muy discreta con una ganancia considerable ganancia, unos 3dB, aunque si la situamos en buen terreno húmedo puede aprovechar las reflexiones terrestres de la señal y llegar a los 7dB, casi cinco veces en potencia y fácil de montar, se puede colgar de un arbol o una caña y utiliza como contraantena un pequeño rabillo de 0,94 m. aunque si utilizamos micro-auriculares el hilo de estos se comportaría como tal.
Además el Peregrino cuenta con un pequeño acoplador incorporado (C6 + TR1) que a su vez funciona como filtro de paso de banda atenuando el segundo y tercer armónico, con un puente de ROE  con un LED que nos indica a máxima luminosidad su mejor rendimiento.




Panel posterior, con conectores para antenas de alta Z y baja Z separados.
Hay un video del equipo funcionando a mi canal EA1BTG YouTube Channel
